Приложение 1

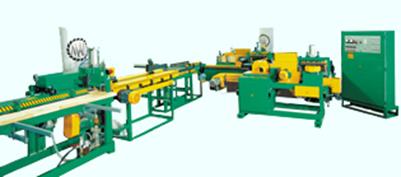

ЛИНИЯ СРАЩИВАНИЯ ЗАГОТОВОК ПО ДЛИНЕ LSP-350-2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
I шипорезный станок:
1. Максимальная высота заготовок, мм 120
2. Минимальная высота заготовок, мм 20
3. Ширина рабочей зоны стола каретка, мм 430
4. Ход каретки, м 1,37
5. Минимальная длина заготовки, мм 200
6. Максимальная длина заготовки, мм 700
7. Параметры дисковой пилы: - диаметр, мм 350 .400 - посадочный диаметр, мм50 - толщина, мм 3,2 .4,5 - число оборотов, об/мин 3000
8. Параметры зуборезной фрезы: - диаметр, мм 134 - посадочный диаметр, мм 40 - шаг,мм 3,5 - число оборотов, об/мин 6000
9. Скорость перемещения каретки, м/мин 2,8/4,8
10. Количество циклов в час 90
11. Электродвигатели: a).Привода торцовочного узла - мощность, кВт 2x2,2 b).Привода фрезерного шпинделя - мощность, кВт 2x7,5 c).Привода подачи каретки - мощность, кВт 2x(0,55/1,0) d).Привода транспортера - мощность, кВт 2x0,18
12. Номинальное давление воздуха в пневмосети, атм. 8 Пресс:
13. Максимальная высота заготовок, мм 100
14. Максимальная ширина заготовок, мм 120
15. Максимальная длина скленных заготовок, м 6,25
16. Параметры дисковых пил: - диаметр, мм 400 - посадочный диаметр, мм 32 - толщина, мм 3,2 .4,5 - число оборотов, об/мин 3000 Мощность электродвигателя, кВт 2,2
17. Транспортеры и питатель: Мощность электродвигателей, кВт 5,19
18. Суммарная мощность, кВт 24
19. Размеры оборудования в плане, м 12х4,4
Приложение 3.
Основные требования Ikegami & Со, Ltd (Япония) к клееной продукции качества А*
|
Длина ламелей до склейки, мм |
170-700 |
|
Длина доски, мм |
3015 (+2 -0) или 4015 (+2 -0) |
|
Оплачиваемый размер, мм |
3000 или 4000 |
|
Зашиповка |
Вдоль пласти |
|
Разрешены |
Несовпадение текстуры. Неперпендикулярность клеевого шва относительное продольных кромок |
|
Запрещены |
Здоровые желтые и черные сучки, гниль, синева, червоточины, кора и обзол, смоляные карманы более 30 х 2 х 3 мм, искривление более 1 мм по всей длине, трещины, сердцевина |
|
Для оконного бруса дополнительно запрещены |
Совпадение клеевых швов, смещение продольных кромок ламелей наружу,непроклейка швов и пластей |
|
Состав товарной партии |
Треть - трехметровая продукция. Остальное - четырехметровая |
|
Цена 1 куб.м ЕХW Киев |
$260 (сечение - 33 х 105 мм) |
Основные требования Ikegami & Со, Ltd (Япония) к клееной продукции качества В*
|
Длина ламелей до склейки, мм |
170-700 |
|
Длина доски, мм |
2985 (+3 -0) |
|
Оплачиваемый размер, мм |
2985 |
|
Зашиповка |
Поперек пласти |
|
Разрешены |
Трещины до 30 х 3 мм, сердцевина в середине ламели, легкая синева, смоляные карманы до 50 мм. здоровые желтые сучки диаметром до 40 мм, черные невыпадающие сучки диаметром до 15 мм |
|
Запрещены |
Выпадающие сучки, сердцевина и сучки по краям ламели, необработанные поверхности, плохая склейка, зазоры, кривизна более 0,196 на всей длине |
|
Цена 1 куб. м ЕХW Киев |
$170 (сечение - 30 х 105 мм) |
Общие для классов A и В требования: клей — водостойкий, группы В4, чистота обработки поверхности — 150 мкм, длина микрошипа — 10 мм, шаг микрошипа — 3,5-3,8 мм, влажность готовой продукции — 12+-2%, отклонения сечения — от 0 до +5 мм, обработка — четырехстороннее строгание. Ламель типа В изготовляют из вырезанной при производстве ламели А дефектной древесины.
Классификация клеев для деревянных изделий по евростандарту DIN (группа ЕN 204)
|
Нагрузочная группа |
Климатические условия и применение |
|
D1 |
Внутри помещений. Редко и кратковременно нагрев превышает 50°С. а влажность дерева — 15% |
|
D2 |
Внутри помещений при нечастом кратковременном воздействии проточной воды (конденсата) и повышении влажности дерева до 18% |
|
D3 |
Внутри помещений при частом кратковременном воздействии проточной воды (конденсата) и повышении на короткое время влажности воздуха. Снаружи зданий, если деревоконструкция защищена от длительного неблагоприятного воздействия климата |
|
D4 |
Внутри помещений при воздействии проточной воды (конденсата) и большом длительном увлажнении воздуха. Снаружи зданий в любых погодных условиях, желательно — с защитным покрытием |
