Распределенная автоматизированная система управления

· RESET – сигнал внешнего сброса (низкий уровень длительностью более 50 нс), при включении питания сброс микроконтроллера производится автоматически

· XTAL1 и XTAL2 – соответственно вход и выход тактового генератора (для подключения частотозадающего кварцевого резонатора и общей синхронизации с другими устройствами), аналогичные электроды вспомогательного генератора асинхронного режима таймера 2 – выводы PC6 и PC7;

· PA0-PA7, PB0-PB7, PC0-PC7, PD0-PD7 – 32 линии ввода-вывода, объединены в 4 восьмиразрядных порта (PORTA, PORTB, PORTC, PORTD. Их функции дублируются входами и выходами встроенных в микроконтроллер периферийных устройств.

· AREF - опорное напряжения АЦП.

Альтернативные функции выводов микроконтроллера:

· Т0, Т1 – входы таймерв/счетчиков от внешнего источника импульсов,

· AIN0, AIN1 – положительный и отрицательный выходы аналогового компаратора,

· SS, MOSI, MISO, SCK – выводы для подключения SPI устройств,

· RXD, TXD – вход и выход блока UART,

· INT0, INT1 – входы для внешних источников прерываний,

· OC1B, OC1A, OC2 – выходы таймеров/счетчиков,

· ICP – вход защелки (ловушки) таймера/счетчика,

· ADC0-ADC7 – входы каналов АЦП,

· TOSC2, TOSC1 – входы внешних осцилляторов для таймеров/счетчиков.

Имеет Flash-память объемом 8 Кбайт, а также встроенную EEPROM-память объемом 512 байт и такую же по объему SRAM-память. Все это позволяет создавать на его основе достаточно эффективные приложения, с возможностью сохранять некоторые параметры процесса в энергонезависимой памяти [8].

Таймер T/C1 – 16-битный. Он обладает хорошими возможностями для использования его в качестве широтно-импульсного преобразователя (ШИМ). Для его настройки используются несколько регистров. В них мы можем задать режим работы таймера, скважность генерируемых импульсов, частоту синхронизации и т.д. Временные диаграммы работы счетчика в режиме широтно-импульсного преобразователя приведены на рис. 2.24.

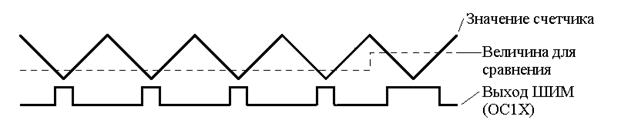

Рис. 2.24. Временные диаграммы работы счетчика в режиме ШИМ.

Поясним кратко его работу. 16-разрядный счетчик подсчитывает каждый импульс, поступающий на его вход с делителя частоты. При этом сначала он считает вверх (то есть, прибавляя единицу на каждом шаге), а по достижении верхнего значения FF он начинает считать вниз (то есть, вычитая единицу на каждом шаге). При этом если значение в регистре TCNT1 меньше OCR1, на выходе ШИМ преобразователя (PWM Output) устанавливается единица. Если же значение регистра TCNT1 превышает содержимое OCR1, на выходе ШИМ преобразователя устанавливается логический ноль. Это позволяет генерировать импульсы с заданной частотой и скважностью для управления аналоговыми исполнительными механизмами. В нашем случае к его выходу подключается усилитель мощности, питающий ИМ.

Разработка принципиальной схемы.

Так как датчики ТСМ-012 и Метран-ЗООПР имеют токовый выход с максимальным значением 20мА. Поэтому перед подачей на вход микроконтроллера его необходимо преобразовать в напряжение и нормализовать. Схема блока согласования уровней сигналов приведена на рис. 2.26. В качестве ОУ используется прецизионный операционный усилитель К140УД17 с низким дрейфом нуля и малым напряжением смещения [10].

Рис. 2.25. Операционный усилитель К140УД17.

Таблица 2.1. Основные параметры ОУ К140УД17.

Рис. 3.25. Схема блока согласования.

Операционный усилитель К140УД17 требует для своего питания стабильного напряжения номиналом В., поучаемой с помощью трансформатора с двумя вторичными обмотками, выпрямителя VD7, VD8, VD9, VD10 и двух идентичных стабилизаторов напряжения.

Рис. 2.27. Схема стабилизатора напряжения на В.

Исполниетельные механизмы требуют для своей работы высокого напряжения 220В, а также потребляют достаточно большую мощность. Для формирования рабочих напряжений на них необходимо использовать соответствующие усилители мощности, реализованные на основе биполярных транзисторов с изолированным затвором (IGBT).

IGBT представляют собой гибрид биполярного и полевого транзистора и сочетают в себе все их положительные качества. IGBT имеют большую коммутируемую мощность, высокие рабочие частоты, малые статические и динамические потери, малую мощность управляющего сигнала. Несмотря на то, что скорости переключения IGBT достаточно высоки, они включаются все же медленней, чем МОП-транзисторы. IGBT имеют затяжку тока при выключении, что ограничивает частоты переключения с ШИМ и в других ключевых схемах пределом около 50кГц.

Во входной цепи IGBT-транзисторов присутствует достаточно большая емкость, наличие которой связано с технологией производства подобных приборов. Для ее перезаряда требуется специальным образом сформированное напряжение. Для этих целей промышленностью выпускаются специализированные микросхемы драйверов. Их главное назначение – обеспечение выходного тока, достаточного для быстрого перезаряда входных емкостей транзистора, и как следствие, транзистор может работать на больших частотах. В качестве драйвера предлагается использовать микросхему IR2118 от фирмы International Rectifier.

Для питания выходных каскадов силовой части блока необходимо наличие постоянного напряжения величиной 220 В, которое формируется с помощью двухполупериодного выпрямителя, оснащенного сглаживающим фильтром, выполненном на электролитическом конденсаторе.
