Организация производства и менеджмент в машиностроении
2
Общий коэффициент загрузки оборудования:
Расчеты необходимого количества оборудования на участке сводим в табл. 1.
Табл.1.
| Номер операции | Наименование операции | Расчетное количество станков, Ср | Принятое количество станков, Спр | Годовая трудоемкость по операциям | Коэффициент загрузки оборудования, Кз |
| 1 | Токарная | 4,93 | 5,00 | 21750 | 0,99 |
| 2 | Фрезерная | 4,93 | 5,00 | 21750 | 0,99 |
| 3 | Шлифовальная | 2,56 | 3,00 | 11310 | 0,85 |
| 4 | Сверлильная | 2,56 | 3,00 | 11310 | 0,85 |
| 5 | Строгальная | 1,58 | 2,00 | 6960 | 0,79 |
| 6 | Зубонарезная | 1,58 | 2,00 | 6960 | 0,79 |
| 7 | Долбежная | 1,58 | 2,00 | 6960 | 0,79 |
| Итого | 19,71 | 22,00 | 87000 | 0,90 |

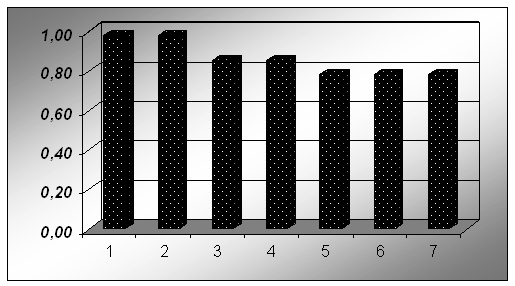

График загрузки оборудования.
 |
Средний коэффициент загрузки оборудования Кз ср= 0,86
Сводная ведомость оборудования:
Табл. 2.
| № | Наименование оборудования | Количество станков | Модель оборудования | Габаритные размеры, м | Мощность станка, кВт | Цена, руб. | Монтажная стоимость, руб. | Полная стоимость, руб. | ||
| Одного | Всех | Одного | Всех | |||||||
| 1 | Токарно-винторезный | 5 | 16К20Ф3 | 3,36*1,71*1,75 | 10 | 50 | 50895,00 |
254475 |
38171,25 |
292646,25 |
| 2 | Вертикально-фрезерный | 5 | 6Р13Ф3 | 3,62*4,15*2,76 | 7,5 | 45 | 12081,79 | 72490,76 | 10873,61 | 83364,38 |
| 3 | Вертикально-сверлильный | 3 | 2М55 | 2,665*1,02*3,43 | 5,5 | 16,5 | 22970,34 | 68911,02 | 10336,65 | 79247,67 |
| 4 | продольно-строгальный | 3 | 7Б210 | 9,5*4,5*3,4 | 50 | 150 | 170412,20 | 511236,60 | 175500,23 | 686736,83 |
| 5 | Зубофрезерный | 2 | 53А80 | 2,897*1,18*2,25 | 12,5 | 25 | 25393,39 | 50786,78 | 7618,02 | 58404,80 |
| 6 | Долбежный | 2 | 7410 | 6,07*4,335*5,3 | 55 | 110 | 223429,75 | 446859,50 | 67028,93 | 513888,43 |
| 7 | Плоскошлифовальный | 2 | 3Д 723 | 4,6*2,17*2,13 | 17 | 51 | 56556,15 | 169668,46 | 25450,27 | 195118,73 |
