Cоздание автоматизированной информационной системы предприятия «Мебельный цех»

Знания о предметной области – это совокупность сведений о той части реального мира, которая имеет существенное значение или непосредственное отношение к процессу функционирования программы. Сюда входят факты и закономерности, относящиеся к предметной области, гипотезы о возможных связях между явлениями, процессами и фактами, процедуры для решения типовых задач.

Любой проект по автоматизации должен начинаться с самой важной и нелегкой задачи – согласования планируемых результатов проекта с миссией и стратегическими целями предприятия. Решение о целесообразности реализации проекта должно приниматься исходя из того, насколько он соответствует стратегии, целям компании и путям их достижения. И тут зачастую кроется первая и наиболее значимая проблема – не всегда на предприятии имеется четкое представление о его миссии и стратегии.

Большую часть времени этапа предпроектного исследования занимает анализ бизнес-процессов на предприятии – очень трудоемкая и кропотливая работа. В процессе этой работы необходимо описать и по возможности формализовать все происходящие на предприятии бизнес-процессы, механизмы принятия решений и подходы к оценке эффективности деятельности. Наиболее пристальное внимание должны быть уделено той области деятельности предприятия, которая будет автоматизироваться, но только в контексте общей системы. Попытка начать автоматизацию с отдельной задачи без исследования всей системы обязательно приведет к провалу проекта.

Как показывает практика, в подавляющем большинстве случаев в результате формализации и описания бизнес-процессов выявляются узкие места в работе предприятия и неэффективные повторяющиеся операции.

Результатом предпроектного обследования является официальный документ, подписанный как руководством предприятия, так и руководством внедренческого центра. В данном документе (или пакете документов) отражена текущая структура предприятия, взаимосвязи отделов, потоки документооборота внутри отделов, потоки документооборотов между отделами, приведен список документов и отчетов которые существуют на предприятии. Данный документ, являющийся результатом предпроектного обследования, очень важен не только внедренческому центру и его специалистам, которые будут реализовывать проект, но и руководству предприятия, он позволяет четко увидеть недостатки управленческой структуры, её возможную избыточность или "узкие" места. Данный документ позволяет, в некоторых случаях, принять необходимые решения по частичной реорганизации отделов, переноса отдельных функций с одних подразделений на другие, ещё до начала составления технического задания на автоматизацию. Это позволяет избежать частой переработки технического задания во время реализации проекта, и тем самым, избежать затягивания реализации проекта.

1.3 Построение структуры предприятия.

Построение структуры предприятия можно разбить на три шага: построение организационной модели, построение функциональной модели и построение информационной модели.

1.3.1 Организационная модель предприятия.

Рисунок 1.1. Организационная модель предприятия

Примечание: Подразделения, выделенные тёмной тонировкой, принимают непосредственное участие в процессе, подлежащем автоматизации, светлой тонировкой – опосредованное участие, без тонировки – не принимают участия. Число в кружке в правом нижнем углу подразделения - штатная численность его сотрудников.

Итак, по самым первым предварительным оценкам мы установили, что автоматизации подлежат функции директора цеха, а так же следующие подразделения: мастерская, магазин, склад материалов, технологический отдел и бухгалтерия. Бухгалтерию мы выделили более светлой тонировкой, т.к. в основном она будет использовать или поставлять информацию для будущей системы. Более подробно остановимся на этом на этапе создания информационной модели предприятия.

1.3.2 Функциональная модель предприятия.

Как происходим взаимодействие предприятия с внешней средой? Покупатели делают заказ на производство конкретной модели мягкой мебели. Через 1-2 недели готовый заказ доставляется клиенту. Для снабжения производства всем необходимым мебельный цех закупает материалы, фурнитуру и матрацы на стороне у различных поставщиков. Все это мы отобразили в первой части функциональной модели предприятия.

Рисунок 1.2 (а) Функциональная модель предприятия (внешние связи)

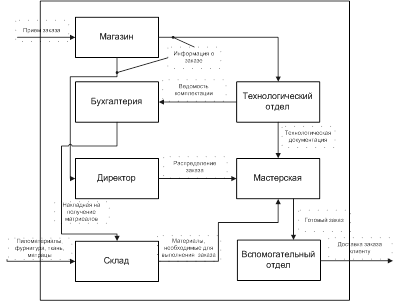

Теперь рассмотрим взаимодействие отделов предприятия в ходе производственной деятельности. Информация о полученном заказе передается директору, который прикрепляет его к конкретному мастеру, а так же в технологический отдел, где подготавливаются все технологические документы и ведомость комплектации. Технологическая документация передается в мастерскую, ведомость комплектации в бухгалтерию. Тут формируется накладная на получение необходимых материалов со склада. Материалы со склада поступают в мастерскую, где мастер приступает к выполнению заказа. Когда заказ готов, водитель цеха доставляет его заказчику. Все материалы, необходимые мебельному цеху, поступают от поставщиков на склад, а затем в мастерскую, где используются для создания мягкой мебели для конкретного заказа.

Рисунок 1.2 (б) Функциональная модель предприятия (внутренние связи)

На третьей части функциональной модели отобразим работу каждого отдела цеха, имеющего отношение к автоматизации. Директор цеха: Директор осуществляет общее руководство производственно-хозяйственной и финансово-экономической деятельностью предприятия, а так же организует взаимодействие всех его структурных подразделений. Для этого к нему должны стекаться все информационные потоки. Можно выделить следующие основные функции директора цеха, касающиеся производственных процессов:1) распределение заказов среди мастеров;2) закупка необходимых для производства мягкой мебели материалов;3) утверждение новых моделей мебели, разработанных дизайнером-технологом.Для выполнения этих основных функций директор должен поддерживать постоянную связь с бухгалтерией: своевременно получать информацию и документацию о функционировании предприятия (договоры, счета, отчеты, сводки, размер з/п работников и т.д.). Так как все информационные потоки цеха стекаются к директору (то есть он в основном работает с информацией), то более подробно функции директора мебельного цеха мы рассмотрим на информационной модели предприятия.

Магазин: Функции продавца в магазине заключаются в следующем:

1) прием заказа является первой операцией жизненного цикла нового изделия. Заказ принимается продавцом в магазине при мебельном цехе. Покупатели могут варьировать расцветку обивки и комплектацию модели. Продавец оформляет договор и принимает предоплату;

2) организация доставки готового заказа покупателю. После информации о готовности заказа продавец связывается с покупателем и договаривается о времени доставки. Затем создает гарантийный талон, документы на получение товара, прием оставшейся оплаты.
