Организация производства в цехе, планировка цеха и транспорт

1 Организационная структура цеха

Структура механического цеха – это логическое взаимоотношения уровней его управления и функциональных служб, построенные в такой форме, которая позволяет наиболее эффективно реализовать технологические процессы изготовления деталей. Весь цех как большая система делится на три подсистемы:

1. перерабатывающую, в которой изготавливаются детали. Это производственные участки, т.е. основное производство;

2. планирования и контроля, занятую выполнением управленческих функций;

3. обеспечения, предназначенную для реализации технологических процессов. Ее можно назвать вспомогательным производством и обслуживанием работающих.

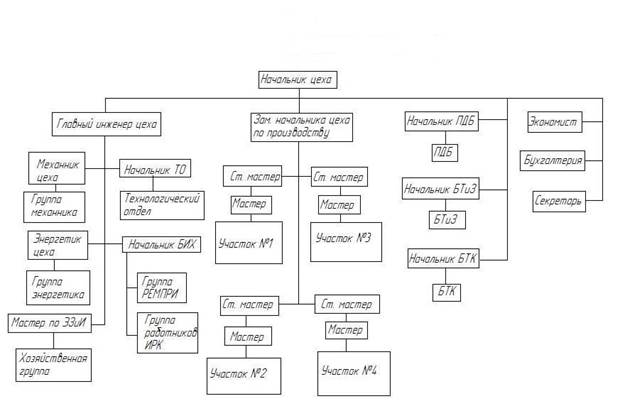

Схема структуры цеха изображена на рисунке 16.1

Рисунок1 – Схема структуры цеха

Основное производство

Расчёт количества оборудования по цеху в целом.

Суммарное количество производственного оборудования цеха СРЦ рассчитывается по формуле

, (1)

где ТΣН - заданная годовая программа цеха (суммарное нормировочное время в нормо-часах);

ФД.СР. - средний действительный годовой фонд времени работы единицы оборудования при двухсменном режиме в часах.

Средний эффективный фонд времени работы единицы оборудования, час., рассчитываем с учетом удельного веса оснащенных и неоснащенных рабочих мест в общем парке оборудования по формуле

ФД.СР. = (Уос · Тэфос + Ун · Тэфн) / 100, (2)

где Уос , Ун - удельный вес технически оснащенных и неоснащенных рабочих мест, в процентах;

Тэфос, Тэфн - эффективный фонд времени технически оснащенного и неоснащенного рабочего места.

Эффективный фонд времени для неоснащенных рабочих мест (верстаки), на которых выполняются только ручные операции, равен номинальному фонду времени. Номинальный фонд времени определяется как произведение числа рабочих дней в году на номинальную продолжительность смены в часах и на количество смен

Тэфн = 250 · 8 · 2 = 4000 час.

Для оснащенных рабочих мест, на которых операции выполняются с помощью машин и механизмов (станки, установки для абразивной обработки), требуется время на технически неизбежные остановки – плановые ремонты и техническое обслуживание оборудования. Число дней на плановые ремонты принимаем в размере 14 % от номинального фонда времени. Следовательно, эффективный фонд времени оснащенных рабочих мест равен 86 % от номинального фонда времени

Тэфос = 0,14 · (250 · 8 · 2) = 3800 час.

В технологическом процессе изготовления детали 23% времени занимают слесарные операции, то общее количество производственного оборудования в цехе можно приближённо определить как

ед.

Определение числа производственных участков и их специализации.

Количество производственных участков У определяется исходя из среднего числа станков на одном участке Су = 25-35 единиц (большие значения принимаются для участков, имеющих в своём составе станки с ЧПУ, автоматы или полуавтоматы)

участка.

Тогда среднее количество оборудования на участке составляет 36 единиц.

Для единичного и мелкосерийного производства характерна технологическая специализация участков, для среднесерийного – подетальная и для массового и крупносерийного производства – предметная специализация участков.

Принятое распределение оборудования по участкам приведено в таблице.

Таблица 1 – Распределение оборудования по участкам

№ п/п	Наименование участка	Количество единиц Оборудования на участке СПР
1	Валов	36
2	Дисков	36
3	Крышек	37
4	Проставок	37
Всего		146

Распределение оборудования по операциям для одного из участков на основании штучного времени.

Рассчитаем оборудование по операциям для участка крышек [1, с.22].

Результаты расчётов количества оборудования запишем в таблицу 2:

Таблица 2 – Оборудование участка крышек

№ оп.	Наимено­вание опер.	Наименование оборудования	Модель	TШК, мин	TΣШК, мин	ТПР.У, ч	δТПР.У, ч/мин	ΔТПР. О, ч	ФД, ч	СР.О
1	2	3	4	5	6	7	8	9	10	11
010	Токарная	Токарный	1508	18,9	1157,98	144540	124,82	2162,54	4015	0,54
015	Токарная с ЧПУ	Токарный с ЧПУ	Heid	260,4				29794,97	3890	7,66
020	Токарная с ЧПУ	Токарный с ЧПУ	Heid	300				34326	3890	8,82
025	Сверлильная	Сверлильный	2А55	64,11				7335,47	4015	1,83
030	Фрезерная	Фрезерный	6Р83Ш	17,22				1970,31	4015	0,49
035	Фрезерная	Фрезерный	6Р83Ш	20				2288,4	4015	0,57
040	Фрезерная	Фрезерный	6Р83Ш	27				3089,34	4015	0,77
