Стандарты и методологии моделирования бизнес- процессов

Рис. 26. Модель "Дерево информационных потоков" - Betec (©).

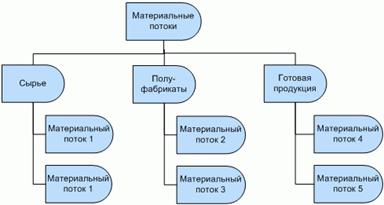

Модель "Дерево материальных потоков" позволяет описать и классифицировать материальные потоки компании, которые представляют из себя сырье, полуфабрикаты, готовую продукцию и т.д. (рис. 27).

Рис. 27. Модель "Дерево материальных потоков" - Betec (©).

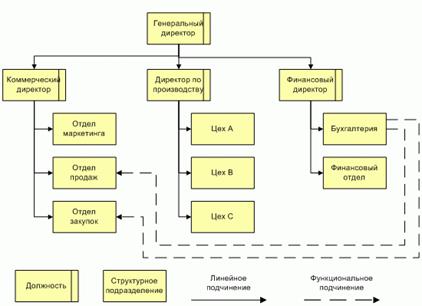

Модель "Дерево организационной структуры" используется для описания организационной структуры компании. На данной модели изображаются структурные подразделения, должности, а также связи линейного и функционального подчинения (рис. 28).

На практике приходится разрабатывать несколько различных типов моделей организационной структуры, основными из которых являются модели организационной структуры, построенные по принципу подчиненности и принципу входимости. Это связано с тем что в некоторых случаях на одной модели невозможно наглядно показать все имеющиеся взаимодействия между структурными подразделениями. В данном случае строят несколько простых моделей, на каждой из которых отображают только один тип взаимодействий.

Рис. 28. Модель "Дерево организационной структуры" - Betec (©).

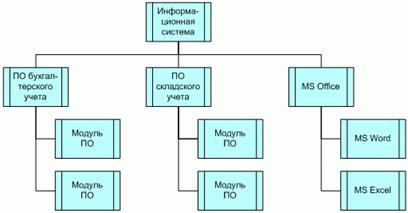

Модель "Дерево информационной систем" используется для описания структуры информационных систем, используемых в компании. На данной модели показываются типы информационных систем применяемых в компании, описывается их модульная структура, а также перечисляется программное обеспечение, используемое в компании при выполнении бизнес-процессов. (рис. 29).

Рис. 29. Модель "Дерево информационной системы" – - Betec (©).

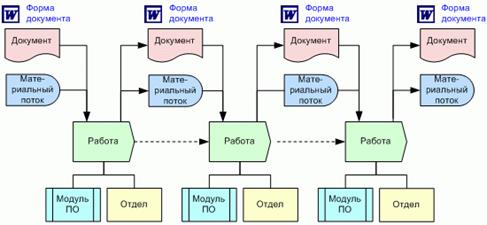

Модель "Диаграмма процесса - DFD" является прототипом классического DFD–стандарта и используется для описания бизнес-процессов верхнего уровня. При построении диаграммы процесса – DFD описываются работы из которых состоит бизнес-процесс, а также используются элементы организационной структуры, информационных систем, материальных и информационных потоков, которые были описаны при построении бизнес-моделей, рассмотренных выше.

В случае если в проекте была описана внутренняя структура информационных потоков, то на схеме процесса показывается соответствие между элементами информационных потоков и документами в формате MS Word, описывающих внутреннюю структуру информации (рис. 30).

Рис. 30 Модель "Диаграмма процесса - DFD" – - Betec (©).

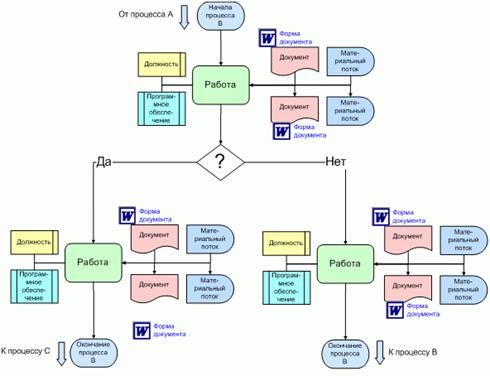

Модель "Диаграмма процесса - WFD" является прототипом классического WFD–стандарта и используется для описания бизнес-процессов нижнего уровня. При построении диаграммы процесса – WFD описываются работы, из которых состоит бизнес-процесс, а также используются элементы организационной структуры, информационных систем, материальных и информационных потоков, которые были описаны при построении бизнес-моделей, рассмотренных выше.

В случае если в проекте была описана внутренняя структура информационных потоков, то на схеме процесса показывается соответствие между элементами информационных потоков и документами в формате MS Word, описывающих внутреннюю структуру информации (рис. 31).

Рис. 31 Модель "Диаграмма процесса - WFD" – - Betec (©).

Методология BAAN

Методология описания деятельности, разработанная компанией разработчиком информационных систем BAAN содержит бизнес-моделей, описание которых приведено в таблице 8.

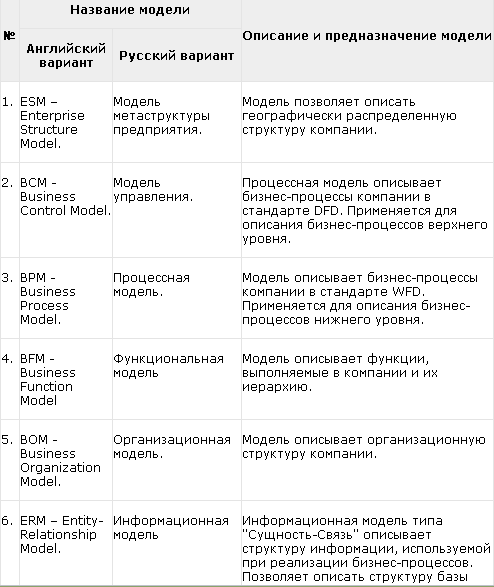

Таблица 8. Модели методологии BAAN.

С помощью данных бизнес-моделей последовательно описываются функции, бизнес-процессы, организационная и информационная структура предприятия. Давайте рассмотрим структуру и основное предназначение данных бизнес-моделей.

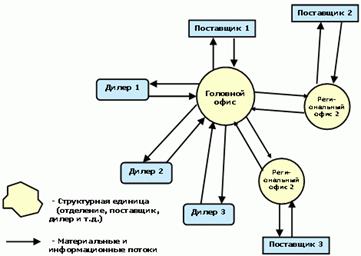

Модель метаструктуры предприятия – ESM применяется для описания географически распределенной организационной структуры предприятия, описывает географические подразделения компании (офисы, филиалы, пр.), а также материальные и информационные потоки между ними. Данная бизнес-модель по своей сути напоминает классический DFD- стандарт, в котором на разрабатываемой схеме вместо работ, показываются структурные подразделения и взаимодействия между ними (рис. 32)

Рис. 32. Модель метаструктуры предприятия – ESM / BAAN.

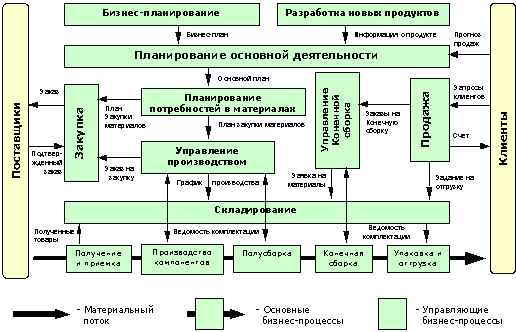

Структурные подразделения компании, изображенные на модели метаструктуры предприятия – ESM декомпозируется на модель управления – BCM, на которой показываются бизнес-процессы данного структурного подразделения, а также материальные и информационные потоки протекающие между ними. Модель управления – BCМ полностью соответствуют классической DFD-схеме и она применяется для описания бизнес-процессов верхнего уровня (рис. 33).

Рис. 33. Модель управления – BCM / BAAN.

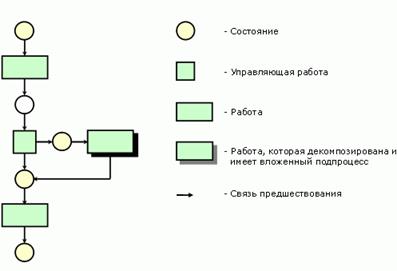

Процессы с модели управления – BCM декомпозируются на модель управления – BCM более низкого уровня в случае, если они глобальны и могут быть представлены в виде временной последовательности работ. В противном случае они декомпозируются на модели бизнес-процессов – BPM, которые применяются для описания бизнес-процессов нижнего уровня и практически соответствуют классической WFD-схеме, за исключением двух особенностей. Первая – блоки принятия решений на модели бизнес-процессов BPM называются управляющими работами и вторая особенность связана с наличием на модели элементов, называемых состоянием, с помощью которых описываются состояния, характеризующие начало и окончания каждой работы. Данный подход, связанный с описанием состояний заимствован из подхода к описанию бизнес-процессов, который называется "Сети Петри" (рис. 34).

Рис. 34. Модель бизнес-процессов – BPM / BAAN.

При описании деятельности компании методология BAAN также использует модель функций – BFM, при помощи которых строится дерево функций компании (рис. 35).

Рис. 35. Модель функций – BFM / BAAN.

Следующая модель методологии BAAN – модель организационной структуры – BOM используется для описания подразделений и должностей организации, а также связей линейного и функционального подчинения (рис. 36). На данной модели также показываются роли, которые играет должность в тех или иных бизнес-процессах. Например сотрудник, занимающий должность менеджер отдела маркетинга, может играть роль менеджера проекта в проекте по выводу нового проекта на рынок, при этом данный сотрудник может играть и другие роли в других проектах.
