Стандарты и методологии моделирования бизнес- процессов

Второй недостаток стандарта IDEF0 связан с тем, что он дает больше поводов и возможностей сторонникам сопротивлений изменениям притормозить проект по описанию и оптимизации бизнес-процессов и дискредитировать его идею. Это также связано с усложненной аналитикой стандарта IDEF0, которая часто дает повод задуматься и задавать следующие вопросы: "А правильно ли, что этот объект отнесен ко входу? Может его отнести к управлению?"

Тем не менее, стандарт IDEF0 имеет большое распространение в России, так как по нему существует много книг и различных информационно-методических материалов. Также существуют программные продукты, поддерживающие данный стандарт, овладеть которым несложно.

Практика показала, что стандарт IDEF0 целесообразно использовать в проектах по описанию и оптимизации локальных бизнес-процессов, в небольших проектах в которых больше участвуют и принимают решения специалисты предметных областей, а руководители высшего уровня привлекаются для принятия решений по минимуму. На рис. 4 приведена диаграмма IDEF0 верхнего уровня бизнес-процесса "Увольнение сотрудника".

Рис. 4. Диаграмма IDEF0 верхнего уровня бизнес-процесса "Увольнение сотрудника".

Методология DFD в нотациях Гейна-Сарсона и Йордана-Де Марко

Следующий стандарт описания бизнес-процессов, который получил распространение, был разработан на основе развития классической методологии DFD. Данный стандарт представлен двумя немного различающихся вариантами, которые называют нотациями. Первая из них называется нотацией Гейна Сарсона, вторая нотацией Йордона-Де Марко.

Гейн Сарсон, предложил классическую DFD-схему немного усложнить. Он предложил ввести дополнительный объект, с помощью которого показываются места бизнес-процесса, в которых хранится информация, либо материальные ресурсы. Примерами таким мест являются архив, в котором хранятся документы, база данных, в которой хранится информация, либо склад, на котором хранятся материальные ресурсы. Данный объект получил название - хранилище данных. На DFD-схемах в нотациях Гейна-Сарсона и Йордона-Де Марко также используются объекты, с помощью которых показывают внешних субъектов, с которыми бизнес-процесс взаимодействует. Данные объекты называют внешними сущностями. На рис. 5 приведен пример DFD-схемы бизнес-процесса "Оформлении и выдача трудовой книжки сотруднику при увольнении", разработанной в нотации Гейна-Сарсона.

Рис. 5. DFD-схема бизнес-процесса "Оформлении и выдача трудовой книжки сотруднику при увольнении" в нотации Гейна-Сарсона.

На данной схеме в качестве хранилища данных выступают сейф, в котором хранятся трудовые книжки и архив, в который помещается заполненный обходной лист. В качестве внешней сущности выступает сотрудник, который увольняется и который получает выход рассматриваемого бизнес-процесса – трудовую книжку.

Вторая нотация Йордона-Де Марко методологии DFD была названа в честь разработавшего ее специалиста Йордона-Де Марко. В первом приближении эта нотация аналогична нотации Гейна Саросна, за исключение форм объектов: для описаний операций бизнес-процесса вместо закругленных прямоугольников стали использоваться круги, немного видоизменились и другие объекты – хранилище данных и внешние сущности (рис. 6).

Рис. 6. DFD-схема бизнес-процесса "Оформлении и выдача трудовой книжки сотруднику при увольнении" в нотации Йордона-Де Марко.

В таблице 2 приведены названия, обозначения и смыл элементов, используемых при построении DFD-схемы бизнес-процесса в нотациях Гейна-Сарсано и Йордона-Де Марко.

Таблица 2. Элементы методологии DFD в нотацияхГейна-Сарсано и Йордона-Де Марко.

Методология IDEF3

Стандарт IDEF0, который был рассмотрен ранее является развитием классического DFD – подхода и предназначен для описания бизнес-процессов верхнего уровня. Для описания временной последовательности и алгоритмов выполнения работ стандарт IDEF0 не подходит. Для решения этой задачи стандарт IDEF0 получил дальнейшее развитие в результате чего был разработан стандарт IDEF3, который входит в семейство стандартов IDEF.

Стандарт IDEF3 предназначен для описания бизнес-процессов нижнего уровня и содержит объекты – логические операторы, с помощью которых показывают альтернативы и места принятия решений и в бизнес-процессе, а также объекты – стрелки с помощью которых показывают временную последовательность работ в бизнес-процессе (рис. 7).

Рис. 7. Схема бизнес-процесса в стандарте IDEF3.

В отличие от классической методологии WFD в стандарте IDEF3 связи между работами делятся на три типа, обозначения, названия и смыл которых, приведены в таблице 3.

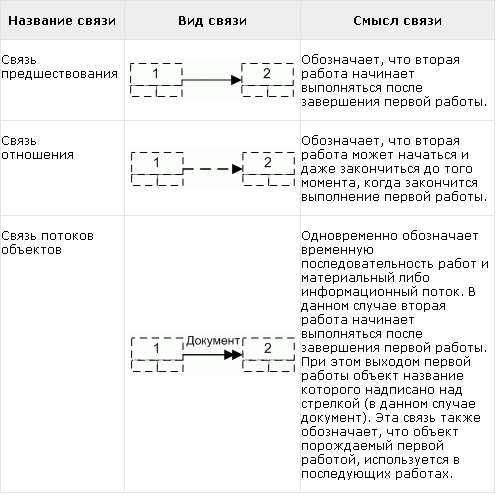

Таблица 3. Типы связей между работами в стандарте IDEF3.

Помимо наличия нескольких типов связей между работами в стандарте IDEF3 логические операторы, которые в данном случае называются перекрестками также делятся на несколько типов: "Исключающий ИЛИ", "И" и "ИЛИ".

Перекресток "Исключающий ИЛИ" обозначает, что после завершения работы "A" (рис. 8), начинает выполняться только одна из трех расположенных параллельно работ B, С или D в зависимости от условий 1, 2 и 3. Перекресток "И" обозначает, что после завершения работы "A", начинают выполняться одновременно три параллельно расположенные работы B, С и D. Перекресток "ИЛИ" обозначает, что после завершения работы "A", может запуститься любая комбинация трех параллельно расположенных работ B, С и D. Например может запуститься только одна из них, могут запуститься три работы, а также могут запуститься двойные комбинации В и С, либо C и D, либо B и D. Перекресток "Исключающий ИЛИ" является самым неопределенным, так как предполагает несколько возможных сценариев реализации бизнес-процесса и применяется для описания слабо формализованных ситуаций.

Рис. 8. Применение перекрестков "Исключающий ИЛИ", "И" и "ИЛИ" - схемы расхождения.

Перекрестки "И" и "ИЛИ" подразделяются еще на два подтипа – синхронные и асинхронные. Перекрестки синхронного типа обозначают, что работы В, С и D запускаются одновременно после завершения работы A. Перекрестки асинхронного типа требований к одновременности не предъявляют.

Приведенные на рис. 5 схемы взаимосвязи работ и перекрестков называются схемами расхождения, так как от перекрестков расходятся несколько работ. Существует и другие схемы взаимосвязи перекрестков и работ – это так называемые схемы схождения, когда к перекрестку подходит несколько работ (рис. 9).
